ITA 2026 — Questão 21 · Circuitos elétricos

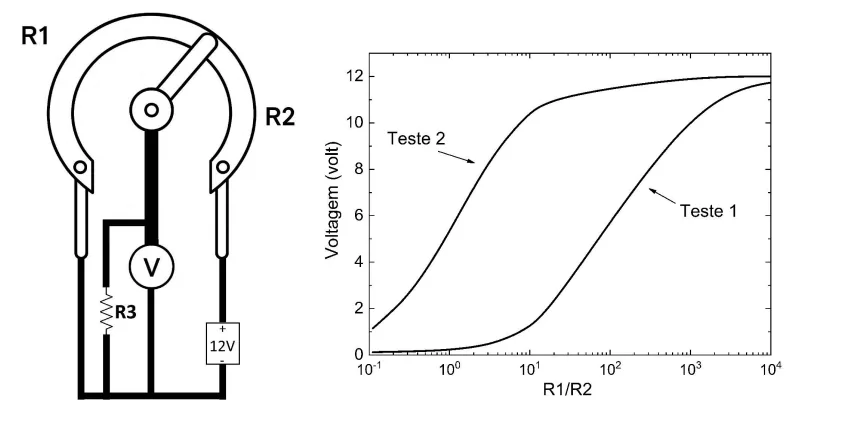

Quando e se necessário, use os seguintes valores: aceleração local da gravidade $g=10$ m/s²; $\sqrt{2}\approx \mathrm{1,4}$; $\sqrt{3}\approx \mathrm{1,7}$; $\sqrt{5}\approx \mathrm{2,2}$; $\sqrt{7}\approx \mathrm{2,6}$. O circuito mostrado na figura é composto por um potenciômetro conectado a uma bateria de 12 V. Quando o cursor do potenciômetro é girado no sentido anti-horário, a resistência R1 tende a zero, e R2 atinge seu valor máximo; no sentido horário, ocorre o contrário. Um voltímetro ideal está conectado ao terminal central do potenciômetro, medindo a diferença de potencial entre esse ponto e o terminal negativo da bateria. Dois testes foram realizados nesse circuito. No Teste 1, uma resistência desconhecida R3 foi conectada, e a voltagem indicada pelo voltímetro foi registrada à medida que o cursor do potenciômetro era girado no sentido horário. No Teste 2, uma outra resistência desconhecida R4 substituiu a R3, e o procedimento foi repetido. O gráfico V × R1/R2 mostra os resultados obtidos nos dois testes. Com base no que foi apresentado, é possível afirmar que
