ITA 2021 — Questão 14 · Física

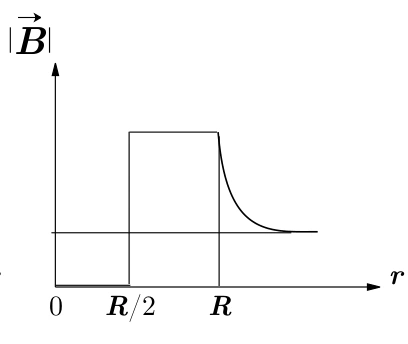

Quando precisar use os seguintes valores para as constantes: Aceleração local da gravidade $g=10$ m/s². Constante gravitacional universal $G=\mathrm{6,67}\times {10}^{-11}$ m³⋅kg⁻¹⋅s⁻². Velocidade da luz no vácuo $c=\mathrm{3,0}\times {10}^8$ m/s. Constante de Planck reduzida $\hslash =\mathrm{1,05}\times {10}^{-34}$ J⋅s. Permeabilidade magnética do vácuo ${\mu }_0=4\mathrm{\pi \times }{10}^{-7}$ N⋅A⁻². Carga elétrica elementar $e=\mathrm{1,6}\times {10}^{-19}$ C. Massa do elétron $m_0=\mathrm{9,1}\times {10}^{-31}$ kg. Constante eletrostática do vácuo $K_0=\mathrm{9,0}\times {10}^9$ N⋅m²⋅C⁻². Um cilindro condutor oco de comprimento muito longo, cuja secção transversal tem raio interno R/2 e raio externo R, é atravessado por uma densidade de corrente elétrica uniforme e paralela ao eixo do cilindro. Qual representação gráfica abaixo melhor descreve a intensidade do campo magnético $\left|\overrightarrow{B}\right|$ como função da coordenada radial r a partir do eixo de simetria do sistema?
