ITA 2018 — Questão 19 · Acústica

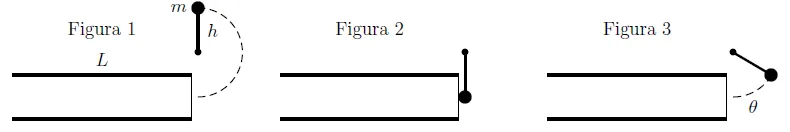

Quando precisar use os seguintes valores para as constantes: Constante da gravitação universal G = $7\times {10}^{-11}$$m^3$/kg.$s^2$. Aceleração da gravidade g = 10 m/$s^2$. Velocidade do som no ar = 340 m/s. Raio da Terra R = 6 400 km. Constante dos gases R = 8,3 J/mol.K. Índice adiabático do ar γ = $\frac{C_P}{C_V}$ = 1,4. Massa molecular do ar $M_{\mathrm{ar}}$= 0,029 kg/mol. Permeabilidade magnética do vácuo ${\mu }_0$= 4π × ${10}^{-7}$ N/$A^2$. Pressão atmosférica 1,0 atm = 100 kPa. Massa específica da água = 1,0 g/${\mathrm{cm}}^3$ Um pêndulo simples de massa m e haste rígida de comprimento h é articulado em torno de um ponto e solto de uma posição vertical, conforme a Figura 1. Devido à gravidade, o pêndulo gira atingindo uma membrana ligada a um tubo aberto em uma das extremidades, de comprimento L e área da seção transversal S (Figura 2). Após a colisão de reduzida duração, Δt, o pêndulo recua atingindo um ângulo máximo θ (Figura 3). Sejam ρ a densidade de equilíbrio do ar e c a velocidade do som. Supondo que energia tenha sido transferida somente para a harmônica fundamental da onda sonora plana no tubo, assinale a opção com a amplitude da oscilação das partículas do ar.
