ENEM 2024 — Questão 132 · Elétrica

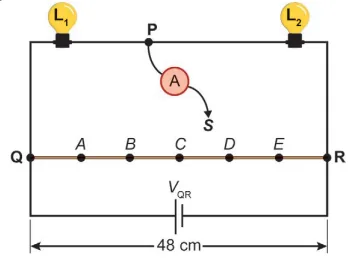

CIÊNCIAS DA NATUREZA E SUAS TECNOLOGIAS Uma caixa decorativa utiliza duas pequenas lâmpadas, $L_1$(6 V – 9 W) e $L_2$(12 V – 18 W), ligadas em série a uma bateria de tensão $V_{\mathrm{QR}}$. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito. Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?
