UFU 2020 — Questão 22 · Eletricidade
Eletricidade
UFU 2020 · Física

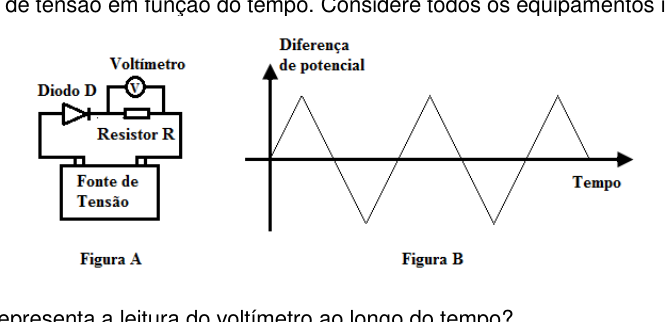

O circuito mostrado na figura A é montado, utilizando uma fonte de tensão com diferença de potencial variável ao longo do tempo, um resistor R, um voltímetro V e um diodo D. O gráfico da figura B indica a diferença de potencial da fonte de tensão em função do tempo. Considere todos os equipamentos ideais.
Qual gráfico representa a leitura do voltímetro ao longo do tempo?
Qual gráfico representa a leitura do voltímetro ao longo do tempo?
Alternativas
- Ag p g p A)

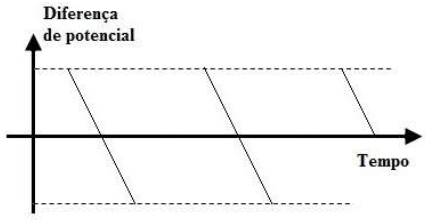

- B

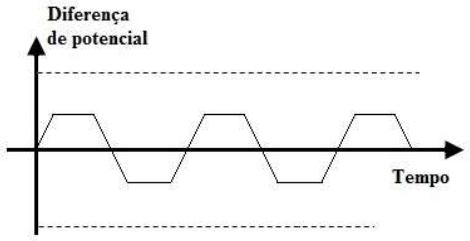

- C

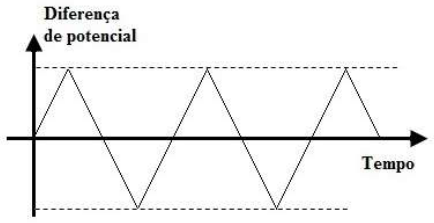

- D
Consulte a resposta
Visitantes podem consultar seis questões. Com uma conta gratuita, consulte até 20 por dia; no plano pago, todas sem limite.
Fonte: UFU 2020
