ENEM 2018 — Questão 174 · Conteúdo interdisciplinar — revisar assunto

Os guindastes são fundamentais em canteiros de obras, no manejo de materiais pesados como vigas de aço.

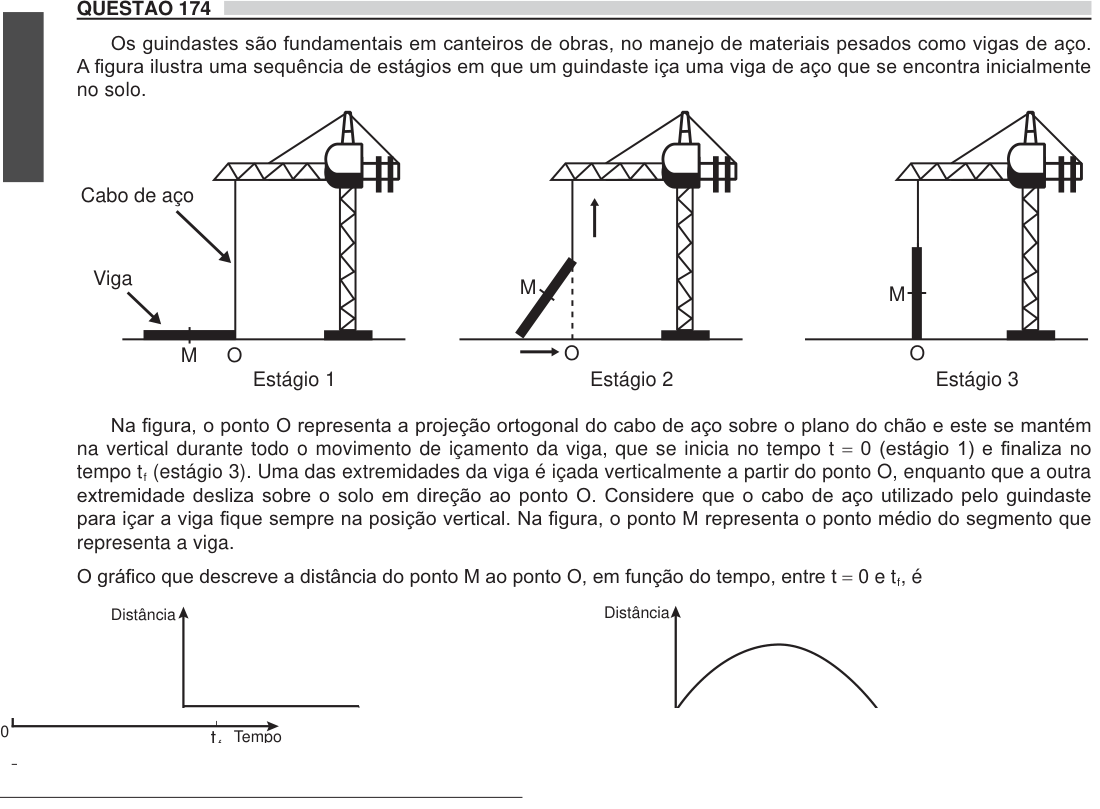

A figura ilustra uma sequência de estágios em que um guindaste iça uma viga de aço que se encontra inicialmente no solo.

Cabo de aço Viga M Estágio 1 Estágio 2 Estágio 3 Na figura, o ponto O representa a projeção ortogonal do cabo de aço sobre o plano do chão e este se mantém na vertical durante todo o movimento de içamento da viga, que se inicia no tempo t = 0 (estágio 1) e finaliza no tempo tf (estágio 3). Uma das extremidades da viga é içada verticalmente a partir do ponto O, enquanto que a outra extremidade desliza sobre o solo em direção ao ponto O. Considere que o cabo de aço utilizado pelo guindaste

para içar a viga fique sempre na posição vertical. Na figura, o ponto M representa o ponto médio do segmento que representa a viga.

O gráfico que descreve a distância do ponto M ao ponto O, em função do tempo, entre t = 0 e tf, é Distância Distância 0 t Tempo
